【摘要】针对引江济淮工程点多面广、参建单位BIM技术水平差异、BIM标准不统一等特点，采取了一系列切实有效的BIM模型质量管控措施，提高BIM相关人员专业素质，指导和约束BIM建模工作，明确BIM模型交付成果，规范BIM模型应用，统一跨平台BIM模型数据格式，实现了对BIM模型质量的有效管控。

【关键词】BIM模型，BIM技术应用，BIM标准，质量管控

1  工程概况

引江济淮工程沟通长江、淮河两大水系，是跨流域、跨省的重大战略性水资源配置与综合利用工程。工程任务以城乡供水和发展江淮航运为主，结合灌溉补水、排涝和改善巢湖及淮河水生态环境，是国务院确定的全国172项节水供水重大水利工程之一，也是润泽安徽、惠及河南的重大基础设施和重要民生工程。

引江济淮工程安徽段供水范围涉及13个市46个县（市、区），总体布置由引江济巢、江淮沟通两段输水航运线路和江水北送的西淝河输水线路组成，输水线路总长587.4km，工程主要建设内容包括：枞阳引江枢纽、凤凰颈引江枢纽、兆河节制枢纽、庐江节制枢纽、白山节制枢纽、派河口泵站枢纽、蜀山泵站枢纽和东淝闸枢纽等8大枢纽工程，跨河渡槽和铁路公路特大桥梁120座，395处渠系交叉建筑物以及138个影响处理工程等。

引江济淮工程具有：工程空间跨度大、枢纽分散，工程建设管理难度大；参建单位众多，全面掌控工程进展、系统调配工程资源难度大；随着施工不断的推进，将会产生海量施工数据，这些数据无法有机、高效的共享融合，后期人工整理难度大等特点。针对引江济淮工程面临以上诸多挑战，急需要利用新技术、新手段来改进工程建设管理，因此，在引江济淮工程中开展了BIM技术应用。

2  BIM技术应用

引江济淮工程按照“互联网+智慧建造”发展新思路，着力BIM技术推广应用，以单元工程\分项工程为精细化管控对象，进行项目质量、安全、进度、投资、合同、设计成果等可视化、集成化、协同化管理，推进基于BIM技术的工程监测、质量评定、安全检查、远程视频监控等在工程建设中的集成应用。建设内容包括：BIM实施办法编制、BIM技术标准体系编制、建设管理期BIM管理平台研发、BIM成果审查、BIM培训服务等。以实现工程数据的实时共享及多方位集成，满足建设管理需求，提高施工效率和质量，提升了引江济淮工程信息化管理水平。

3  BIM模型创建

BIM模型是BIM技术应用的基础，它的好坏也直接影响BIM技术应用的效果。据统计，在引江济淮工程建设管理期，共14个标段有BIM模型创建要求。根据合同约定，这14个标段的BIM模型由土建施工单位和设备供应商共同创建，其中土建施工单位是BIM模型创建的总负责单位，负责创建除设备模型以外的模型以及整合设备模型；设备供应商负责创建设备模型。

3.1 模型内容

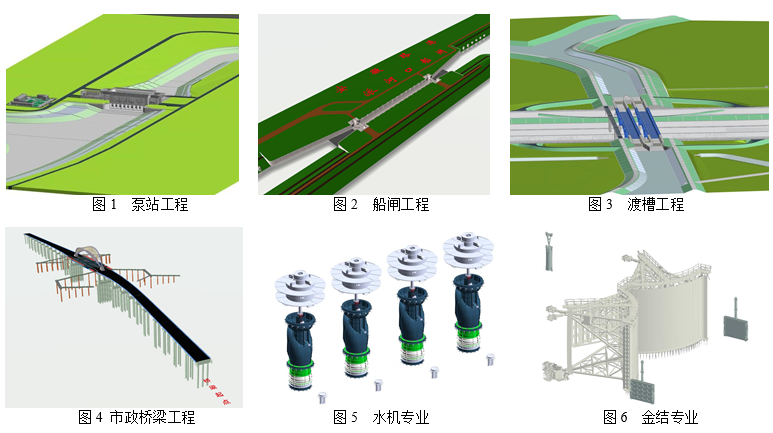

引江济淮工程（安徽段）BIM模型创建的建筑物类型包括泵站工程（见图1）、船闸工程（见图2）、节制闸工程、渡槽工程（见图3）以及市政桥梁工程（见图4）等，涉及专业包括场地、水工、水机（见图5）、金结（见图6）、电气、建筑、给排水等专业，以单元工程\分项工程为最小管控单元，根据不同标段的项目划分及结构特点进行模型组织和拆分，以满足工程建设管理的需求。

3.2 模型精细度

模型精细度包括模型几何表达精度和模型信息深度。参照《水利水电工程设计信息模型交付标准》，在引江济淮工程中编制了《引江济淮工程信息模型交付模型》，将模型几何表达精度和模型信息深度均分为4个等级，以满足不同阶段模型信息传递和信息应用。

3.3 模型检查

模型创建完成后应进行模型检查，包括正确性、完整性以及合规性检查。首先由模型创建单位进行模型正确性和完整性自查，然后由监理单位复核满足要求后，再由BIM咨询单位进行模型合规性检查。通过合规性检查的模型可以开展技术交底、碰撞检查、工程量复核、施工方案模拟等BIM技术应用，并统一进行模型WEB端发布和管理。

4 模型质量管控难点

（一）BIM标准不统一。引江济淮工程涉及水利、水运、交通等多个领域，以上领域尚无统一的BIM标准，没有标准就谈不上统一管理和协同工作，模型成果质量难以控制，也不能完全体现BIM技术应有的价值。

（二）BIM应用团队水平参差不齐。引江济淮工程各参建单位对BIM技术水平掌握有差异，相关专业人员配备不齐全，对BIM应用的程度和水平差别较大[1]。

（三）BIM软件不统一。引江济淮工程具有多行业多专业特点，建模过程中各参建单位采用的BIM软件不尽相同，例如土建模型有选用Revit软件，也有选用Bentley软件，钢结构模型有选用Tekla软件，金结模型有选用Solidworks软件等等，各个BIM软件之间的数据交换复杂，模型整合难度较大。

5 模型质量管控措施

5.1 统一BIM技术应用标准体系

在充分研究国内外现行BIM标准的工作基础上，依据国家及水利水电行业相关标准、规范框架，结合引江济淮工程建设特点，编制适合水利、水运、交通综合领域的企业级BIM实施办法（见图7）和BIM技术标准体系（见图8），明确BIM技术应用的要求、各方职责以及工作流程，确保工作有序、准确、高效运转；统一多平台、多参建方、多专业的模型精细度、建模行为、协同交互和质量要求等，保证模型成果的统一性、完整性和准确性；构建引江济淮工程信息分类与编码体系；规范数字化交付成果；制定BIM模型应用规则，提升BIM应用效率。实现各方协作和数据共享，满足引江济淮工程建设管理期对模型数据的要求。

5.2 统一开展BIM技术应用培训

为推进BIM技术在引江济淮工程中的应用，培养引江济淮工程参建单位相关人员掌握BIM技术，理解BIM标准体系、了解BIM应用规则，编制了《引江济淮工程（安徽段）BIM实施培训方案》（见图9）。通过开展多层次、多阶段BIM技术培训，全面提升了引江济淮工程各参建单位相关人员的BIM技术水平，确保BIM标准文件落地执行，统一规范BIM成果，对相关的技术行为起到了较好的指导和约束作用。

5.3 统一搭建BIM模型管理平台

针对引江济淮工程不同参建单位使用不同的BIM软件，实现跨平台BIM模型数据统一组织和管理，研发了一套具有自主产权的轻量化BIM模型管理平台，支持Revit、Bentley、Solidworks等建模软件生产的模型数据原生转换，并保证得到的轻量化模型数据中几何、属性数据不缺失；支持Web端无插件浏览和模型管理操作[3]；支持自定义模型结构树，方便模型查看和使用。BIM模型管理平台为BIM模型数据共享、可视化展示提供了平台，满足项目工点、单体及多标段BIM数据管理需要。

5.4 引入BIM总体咨询单位

引江济淮工程参建单位众多，若不进行总体策划和过程控制，参建单位按照各自的理解进行BIM没模型创建，将导致模型标准、应用方向、数据格式等不统一，影响各方成果无法统一集成应用。因此，引江济淮工程BIM技术应用中增加BIM总体咨询职责，负责主编引江济淮工程BIM实施办法、BIM技术标准体系以及BIM实施培训方案；负责BIM模型合规性检查、质量管控以及版本管理；提供BIM应用的技术支持、咨询和培训服务等。BIM总体咨询单位的引入，为BIM模型成果合规性、BIM模型规范应用和数据共享提供了保障。

6 结论

引江济淮工程（安徽段）按照“互联网+智慧建造”发展新思路，着力BIM技术推广应用，以BIM模型数据为核心，开展进度、质量、安全等施工管理业务。针对引江济淮工程点多面广、参建单位BIM技术水平差异、BIM标准不统一等特点，采取了一系列切实有效的BIM模型质量管控措施，提高参建单位BIM相关人员专业素质，指导和约束参建单位BIM建模工作，明确BIM模型交付成果，规范BIM模型应用，统一跨平台BIM模型数据格式，提升引江济淮工程BIM技术应用整体水平，促进BIM技术应用有效、准确、高效运转和顺利实施，实现了对BIM模型质量的有效管控[2]，为扎实推进数字引江济淮工程建设提供了保障。

参考文献

[1] 刘志明. 以BIM技术促数字赋能推进智慧水利工程建[J]. 中国水利. 2021 (20):2.

[2] 唐能、刘永珍、胡志贤、张欣. 基于三维体验平台的模型质量管控架构设计研究[J]. 船舶工程. 2020 (S01):5.

[3] 王海涛、刘美艳、郭菊、朱峰. BIM模型网页端可视化研究[J]. 水利规划与设计. 2020 (03): 98-101.
